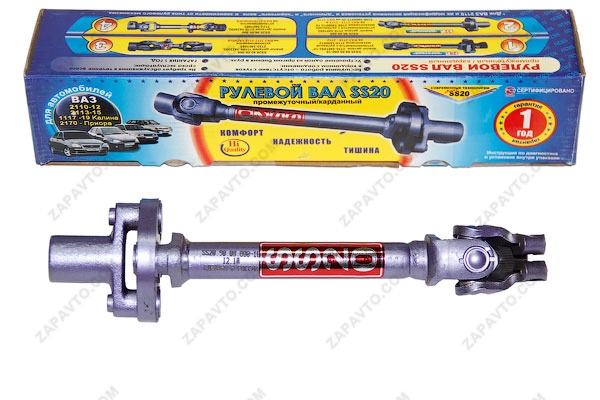

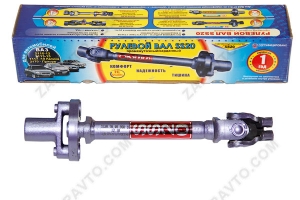

Вал рулевой промежуточный 2110, 2170 Приора, 1118, 2190 (цельнометалл. 28.8 короткий, без ЭлУР) SS20

Описание

Вал рулевой промежуточный 2110-2112, 2170-2172 SS20 28.8 короткий, без ЭлУР

Применяемость

• ВАЗ 2110-2112 ( с РМ нового образца)
• ВАЗ 1117-1119 (Лада Калина без ЭУР)
• ВАЗ 2170-2172 (Лада Приора без ЭУР)
• ВАЗ 2190 ( без ЭУР)

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

• бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
• легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
• упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия

1 год

Описание

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

• для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;
• для моделей Лада Приора и Лада Калина, Лада Гранта также изготавливается две модификации: первый вал с цельносварной конструкцией и также модификация с разъемом в центральной части.

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость; вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

1.    Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.

2.    Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.

3.    Второй рукой резко поворачивайте руль влево-вправо с небольшой амплитудой (примерно 2 см по ободу рулевого колеса). При этом люфта и стука в крестовине кардана быть не должно.

4.    На снятом рулевом валу проверяем плавность вращения подшипников крестовины, поворачивая вилки кардана. Движение должно быть плавным, без заедания и перекатов.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).
