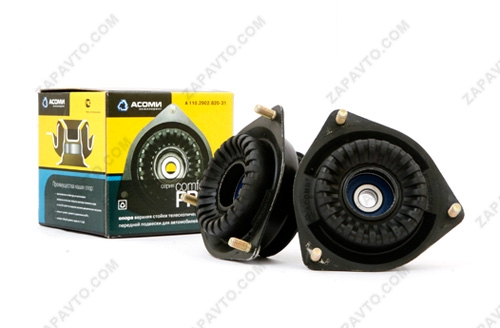

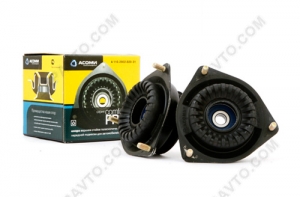

Опоры верхние стоек телескопических передней подвески, серия КомфортPRO А 110.2902.820-31

Верхние опоры стоек передней подвески ТМ АСОМИ представляют собой резинометаллический узел, который воспринимает основную часть всех нагрузок, передающихся подвеской на кузов, и играют главную роль в обеспечении «первичной» шумо- и виброизоляции. Верхние опоры стоек подвески служат для крепления к брызговику крыла (кузова) и обеспечивают необходимую изоляцию кузова от дорожных шумов и вибрации. Требуемая для этого резиновая опора должна быть мягкой в осевом направлении - для лучшего поглощения вертикальных сил, составляющих работу упругого элемента и демпфирующую функцию стойки. И достаточно жесткой в радиальном направлении - чтобы под действием боковых сил от дороги и сил, приложенных к поворотному рычагу рулевой трапеции, не возникали бы неблагоприятные кинематические изменения.

Специалисты компании «Асоми-Инжиниринг», осознавая важность этих узлов в подвеске, создали принципиально новую конструкцию верхней опоры стойки телескопической передней подвески (защищено патентом № 34120).
Опора состоит из трех основных элементов: опора, подшипник качения (4), ограничитель хода отбоя (3) (Рис. 1).

Рис. 1. Устройство верхней опоры стойки передней подвески:

1 - внутренний корпус опоры; 2 - наружный корпус; 3 - ограничитель отбоя; 4 - радиально-упорный подшипник; 5 - резиновый эластичный элемент; 6 - болты крепления; 7 - зубчатые выступы.

Опора состоит из наружного корпуса (2) с крепежными болтами (6) и внутреннего корпуса (1). Пространство между корпусами заполняет резиновый элемент, привулканизированный к обоим корпусам.

Подшипник качения радиально-упорного типа представляет собой герметичную конструкцию с долговечным смазочным материалом. Он имеет прессовую посадку во внутреннем корпусе опоры и оригинальную чеканку.

Ограничитель хода отбоя (3) предназначен для ограничения сил, возникающих при обратном движении колеса, и способствует поглощению энергии разжимающейся пружины в конце хода отбоя. Установка опоры без ограничителя может стать причиной преждевременного выхода из строя и приводит к утрате возможности замены изделия по гарантии.

После сборки верхней опоры со стойкой телескопической и пружиной, сверху ограничителя отбоя (3) устанавливается пластмассовый кожух, предотвращающий попадание воды при выполнении обслуживания автомобиля. Эксплуатация опоры без кожуха не допускается.

Еще одной особенностью опоры является наличие 24-х зубчатых выступов (7), обеспечивающих необходимую энергоемкость при ходе отбоя. Когда ограничитель отбоя (3) движется вниз вместе с внутренним корпусом, он входит в контакт сначала с вершинами зубцов, а потом с основным слоем резинового элемента верхней части опоры. Высота зубцов и их количество определяют необходимую характеристику на ходе отбоя. Эти же зубцы равномерно распределяют нагрузку на ограничитель отбоя, когда корпус опоры и корпус ограничителя не концентричны.

Отличительная черта опоры - оригинальная конфигурация резинового элемента, которая позволяет оптимально сочетать в себе два основных свойства опоры:

• мягкая и прогрессивная осевая характеристика позволяет получить высокую
  плавность хода и способность поглощения высоких динамических нагрузок (Рис. 2)

Рис. 2. Осевые характеристики верхних опор.

• высокая жесткость опоры в радиальном направлении обеспечивает меньшие радиальные перемещения штока стойки, улучшая чувствительность рулевого управления, а также дает автомобилю преимущества в устойчивости-управляемости (Рис. 3).

Рис. 3. Радиальные характеристики верхних опор.

Статические и динамические характеристики опор

Удвоенная масса резинового элемента опоры ТМ АСОМИ в сравнении с опорой базовой комплектации позволяет значительно улучшить комфорт езды и снизить общий внутренний шум на 1÷4 дб.
Верхние опоры стоек передней подвески ТМ АСОМИ имеют следующие свойства, выгодно отличающие их от штатных опор:

• повышенный срок эксплуатации, в 2-3 раза превышающий реальный пробег автомобиля
• снижают общий внутренний шум на 1-4 дб.
• увеличивают жесткость рулевого управления не менее чем на 10%
• снижают усилие на рулевом колесе при повороте на месте не менее чем на 8%
• улучшают чувствительность рулевого управления в «около-нулевой» зоне
• повышают энергоемкость подвески.

Опора верхняя стойки телескопической передней подвески А 110.2902.820-31 предназначена для применения в передней подвеске автомобилей ВАЗ семейства 2110 и его модификаций.
