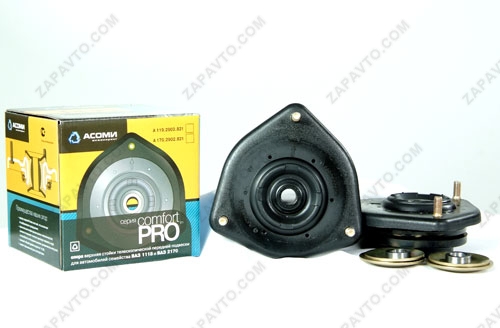

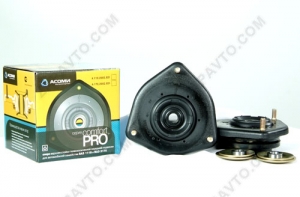

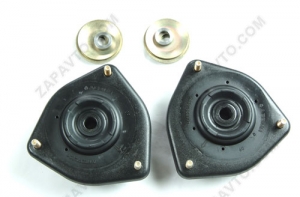

Опоры верхние стоек телескопических передней подвески для автомобилей семейства Lada Kalina , серия КомфортPRO А 119.2902.821

Комплект поставки:

-опора верхняя стойки телескопической -2 шт.

-ограничитель хода отбоя - 2 шт.

-ограничитель хода сжатия - 2 шт.

-подшипник - 2 шт.

- чашка пружины - 2 шт.

-прокладка изолирующая - 2 шт.

-втулка дистанционная - 2 шт.

-упаковка - 1 шт.

-паспорт-инструкция - 2 шт.

Опора верхняя стойки телескопической передней подвески (далее по тексту - опора верхняя) предназначена для применения в передней подвеске автомобилей ВАЗ семейства 1117, 1118, 1119 и их модификаций. Опора служит для передачи на кузов осевых, радиальных и иных сил и моментов, передающихся от направляющего устройства подвески, усилий демпфирования стойки и упругих сил пружины и буфера сжатия.

Опора состоит из 4-х основных элементов (Рис. 1):

собственно опоры (1),

подшипника качения (2),

ограничителя хода отбоя (3),

ограничителя хода сжатия (7).

Рис. 1. Схема опоры ТМ АСОМИ в разрезе для автомобилей Lada Kalina.

Опора (1) состоит из наружного корпуса (4) с крепежными болтами (5), внутренней втулке (8) и опоры подшипника (6) соединенных резиной с помощью вулканизации.

Подшипник качения упорного типа представляет собой герметичную конструкцию с долговечным смазочным материалом. Он имеет  посадку по опоре подшипника (6).

Ограничитель хода отбоя (3) и сжатия (7) предназначен для ограничения сил, возникающих при ходе колеса, и способствует поглощению энергии разжимающейся пружины в конце хода отбоя и сжатия при наезде на неровности дороги. Установка опоры без ограничителей может стать причиной преждевременного выхода из строя и приводит к утрате возможности замены изделия по гарантии.

Втулка дистанционная (9), чашка пружины (10), прокладка изолирующая (11) предназначены  для установки опоры.

Опишем основные отличия и преимущества опор ТМ АСОМИ.

1. Смещение оси крепежных болтов опоры ТМ АСОМИ

Опора ТМ АСОМИ выполнена со смещением оси крепежных болтов относительно оси центральной втулки (оси штока стойки). Данная доработка позволила использовать опору для различных вариантов исполнения подвески автомобилей Lada Kalina и Lada Priora, а также увеличить срок ее службы в несколько раз!

Единственное отличие опор ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora - это их комплектация.

2. Увеличение жесткости корпуса опоры ТМ АСОМИ

Специалисты компании «АСОМИ» внесли изменения и доработали корпус серийных опор, имеющий недостаточную жесткость в осевом направлении. Максимально жёсткий корпус опор ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora не имеет аналогов!

Увеличение жесткости корпуса опор ТМ АСОМИ позволило:

- полностью исключить деформацию кузова и выдавливание стаканов автомобиля,

- улучшить характеристики устойчивости и управляемости автомобиля,

- в разы увеличить ресурс опор.

3. Две демпфирующие рабочие зоны опоры ТМ АСОМИ

Важной особенностью опор ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora является оригинальная конструкция резинового элемента опоры, привулканизированного к внутренней и наружной поверхности корпуса опоры и выполненного на разных участках из резиновой смеси с различной твердостью по Шору (Рис. 2).

Рис. 2. Демпфирующие рабочие зоны опор ТМ АСОМИ.

Первый участок - это зона опоры подшипника, на который передается усилие пружины, имеет более жесткую резину.

Второй участок - это зона вулканизации внутренней втулки, на которую передаются усилия амортизатора, имеет более мягкую резину.

Данное техническое решение в опорах ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora значительно улучшает виброизоляцию автомобиля, снижает общий уровень шума до 4дб., обеспечивает эффект плавности демпфирования (поглощения) вибраций верхней опорой стойки передней подвески  автомобиля (в отличие от серийных опор, которые имеют недостаточные виброгасящие свойства). При этом ограничивается перемещение штока стойки и формируется прогрессивная характеристика верхней опоры,  что увеличивает  ее энергоемкость.

Кроме того, за счет кольцеобразного ребра жесткости опоры ТМ АСОМИ и заглубленной опорной части (6), повышается надежность соединения упругой вставки с корпусом, что соответственно увеличивает ресурс работы опоры ТМ АСОМИ в несколько раз (Рис. 3).

Рис. 3. Устройство верхней опоры стойки передней подвески ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora.

А) Общий вид. Б) Разрез. 1 - Опора. 2 - Наружный  корпус. 3 - Крепежные  болты. 4 - Опора подшипника. 5 - Внутренняя втулка. 6 - Резиновый элемент.

5. Идеальное соотношение осевой и радиальной жесткости (400/1500 Н/мм) опоры ТМ АСОМИ

Опоры ТМ АСОМИ  для автомобилей Lada Kalina и Lada Priora имеют идеальное соотношение осевой и радиальной характеристики 1500 Н/мм и 400 Н/мм соответственно (Рис. 4 и Рис. 5). Благодаря этому опора ТМ АСОМИ имеет очень высокий ресурс и оптимальные показатели по шумо-виброизоляции и ходовым свойствам. При разработке опор специалисты компании «АСОМИ» придерживались рекомендаций компании WOCO, являющейся мировым лидером в разработке и производстве резино-технических изделий на автомобили.

Рис. 4.  Упругая осевая характеристика опор ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora.

Рис. 5.  Упругая радиальная характеристика опор ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora.

6. Оригинальная улучшенная конструкция ограничителей хода отбоя и хода сжатия

Специалисты компании «АСОМИ» разработали и применили в опорах ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora улучшенные ограничители хода отбоя и сжатия, имеющие оптимизированную конструкцию. Тарельчатые ограничители хода отбоя и сжатия снабжены периферийной кольцевой плоской частью, в которую упирается верхний кольцевой упругий элемент упругой вставки опоры (Рис. 6).

Техническим результатом использования данной конструкции ограничителей хода отбоя и сжатия является улучшение вибро-демпфирующих свойств опоры ТМ АСОМИ, увеличение ресурса её работы и повышение плавности хода автомобиля.

Рис. 6. Разрез опоры ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora.

Обусловлено это тем, во время движения автомобиля, при наезде на неровности, колесо автомобиля совершает колебательные движения, при этом низкочастотные колебания от пружины  стойки  передней подвески в большей части демпфируются (поглощаются) эластичной прокладкой, расположенной между чашкой и пружиной. Меньшая часть низкочастотных колебаний через подшипник (4), опорную втулку верхней опоры, часть (1) упругой  вставки (3) верхней опоры, и корпус (5) верхней опоры передается на кузов, а высокочастотные колебания от штока стойки  демпфируются (поглощаются) частью (2) упругой вставки (3) верхней опоры.

При равномерном движении автомобиля по ровной дороге, через подвеску на кузов передаются вибрации, возникающие от мелких неровностей и жесткого качения шин, шток стойки колеблется таким образом, что часть (2) упругой вставки (3) верхней опоры ТМ АСОМИ работает на сдвиг своих слоев, достигая при этом максимальной эффективности поглощения вибраций и комфортности езды на автомобиле.

Когда же усилия, передающиеся на верхнюю опору ТМ АСОМИ через шток возрастают, а это происходит при наезде колеса на крупную неровность или попадании колеса в яму, в работу вступают тарельчатые ограничители ходов сжатия (9) и отбоя (8). За счет наличия на верхнем (6) и нижнем (7) кольцевых упругих элементах упругой вставки (3) выступов (10) и (11), контактирующих соответственно с периферийной кольцевой плоской частью (12) тарельчатого ограничителя хода отбоя (8) и тарельчатым ограничителем хода сжатия (9), обеспечивается эффект плавности демпфирования (поглощения) вибраций верхней опорой, так как данные выступы (10) и (11) выполняют функцию плавного включения той части их материала, которая должна работать на сжатие в данный момент времени. При этом ограничивается перемещение штока стойки и формируется прогрессивная характеристика верхней опоры ТМ АСОМИ, что увеличивает ее энергоемкость при меньших общих габаритах.

Таким образом, опоры ТМ АСОМИ для автомобилей Lada Kalina и Lada Priora имеют следующие преимущества:

- универсальная конструкция опор ТМ АСОМИ, выполненная со смещение оси крепежных болтов относительно оси штока стойки, подходит для установки в подвеску автомобилей Lada Kalina и Lada Priora;

- увеличение жесткости корпуса опор ТМ АСОМИ исключает деформацию кузова и выдавливание стаканов автомобиля;

- 2 демпфирующие рабочие зоны опор ТМ АСОМИ улучшают виброизоляцию автомобиля и снижают общий уровень шума до 4дб.;

- оригинальная конфигурация резино-металлического элемента опор ТМ АСОМИ позволяет получить высокую плавность хода и способность поглощения высоких динамических нагрузок;

- увеличенный срок эксплуатации;

- оптимизированная конструкция ограничителей хода отбоя и хода сжатия опор ТМ АСОМИ улучшает вибро-демпфирующие свойства опоры, увеличивает ресурс её работы и повышает плавность хода автомобиля.

Применение: автомобили Lada Kalina 1117, 1118, 1119 и их модификации.
