Накладки вентиляции салона 2121-2131 Нива 4х4 Aero-Effect АПС черная

Описание

Накладки вентиляции салона Aero-Effect для автомобиля LADA 4x4 Нива 2121

Технические характеристики (Накладки вентиляции салона Aero-Effect для автомобиля LADA 4x4)

(Прежнее название товара "Накладки вентиляции салона LADA 4x4-AeroEffect")

Продукция сертифицирована (имеет Декларацию соответствия).

Функциональные элементы, значительно улучшающие эффективные показатели работы автомобиля LADA 4x4 и повышающие степень комфорта в салоне.

Разработаны совместно с ОАО «АВТОВАЗ».

ОСОБЕННОСТИ КОНСТРУКЦИИ.

Аэродинамические особенности и конструкция автомобиля LADA 4x4.

Функционально решетка вентиляции, расположенная на капоте, разделена на две зоны:

а) зона забора воздуха для отопителя салона;

б) зона вентиляции подкапотного пространства.

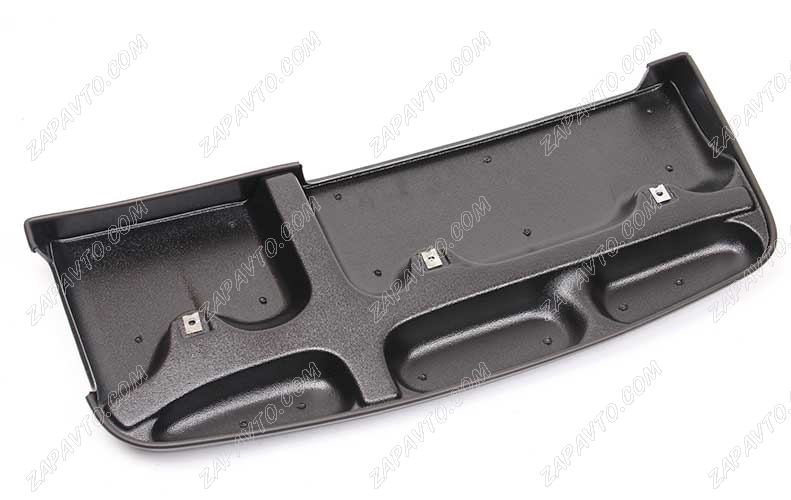

В связи с этим накладка также разделена на две зоны с противотоками, не допускающими смешения потоков, расположенными в одном корпусе. Соответственно функционируют они по-разному.

Аэродинамические особенности автомобиля. Движение потоков воздуха, обтекающих автомобиль  в процессе его движения, играет решающую роль в конструкции данных накладок. Зона забора воздуха размещена в зоне максимального сжатия воздушного потока (перед лобовым стеклом, против хода автомобиля), что и обусловливает  высокое наполнение системы воздухом. Напротив, зоны выпуска имеют положение в местах максимального разряжения (сбоку накладки на капоте и сзади на боковых накладках), за счет чего и достигается принудительная вытяжка отработанного воздуха в атмосферу (происходит процесс эжектирования). Конструкция накладок обеспечивает минимальное сопротивление на входе и выходе воздуха, что в свою очередь в комбинации с подобранным сечением впускных и выпускных окон обеспечивает оптимальные показатели вентиляции салона.

Дизайн и функциональность. Внешний вид накладок разрабатывался в соответствии с общей концепцией дизайна автомобиля LADA 4x4. Поэтому данные изделия органично вписываются в экстерьер данного автомобиля, придавая ему новые оригинальные черты. Плюс ко всему данные накладки отлично справляются с защитной функцией, не допуская свободного проникновения посторонних предметов, снега и воды в отопительную систему, как при движении автомобиля (входное отверстие расположено против хода), так и при стоянке (сверху накладка капота полностью перекрывает решетку).  При необходимости дополнительной очистки кузова, данные элементы легко демонтируются и устанавливаются вновь, что было бы невозможно при неразъемном соединении.

Результаты испытаний и эксплуатации:

- вентиляция салона при движении автомобиля со средней скоростью 60км/ч имеет требуемые показатели даже при выключенном вентиляторе отопителя;

- обогрев салона осуществляется в течение более короткого промежутка времени и имеет более равномерное распределение;

- отсутствие чрезмерного запотевания салона в сырую и снежную погоду;

- значение аэродинамических шумов в задней части салона автомобиля, в особенности при боковом ветре, значительно снижено.

Материалы и комплектующие высокого качества – АБС - пластик с защитным слоем, предотвращающим выгорание и обесцвечивание.

Способ установки – накладка на капот крепится винтами сквозь вентиляционные отверстия, а накладки на стойки имеют крепления непосредственно к кузову при помощи саморезов, в отверстия выполняемые сверлом 3,5мм. Винты в накладках на стойки закрывают декоративные заглушки. Данный способ крепления был согласован с инженерами и испытателями ОАО «АВТОВАЗ».

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: Самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю  потребительских и эксплуатационных свойств товара, а также утрату гарантии.

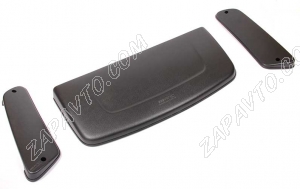

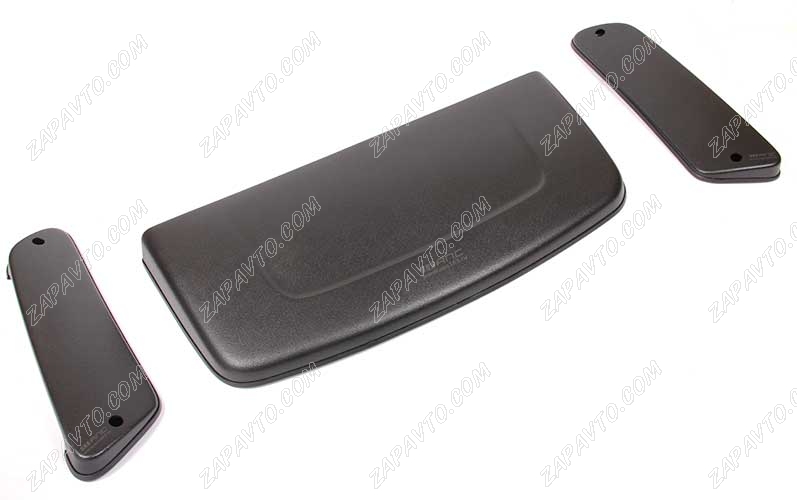

Комплектация:

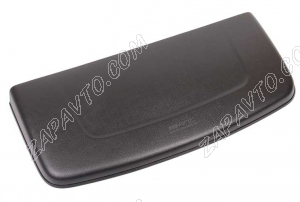

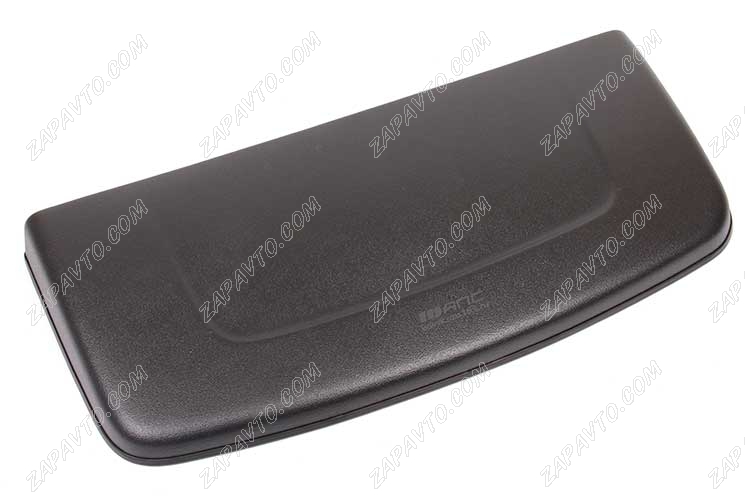

Накладка на капот - 1шт.

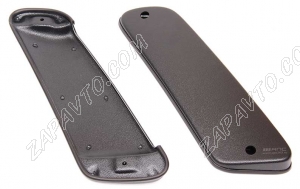

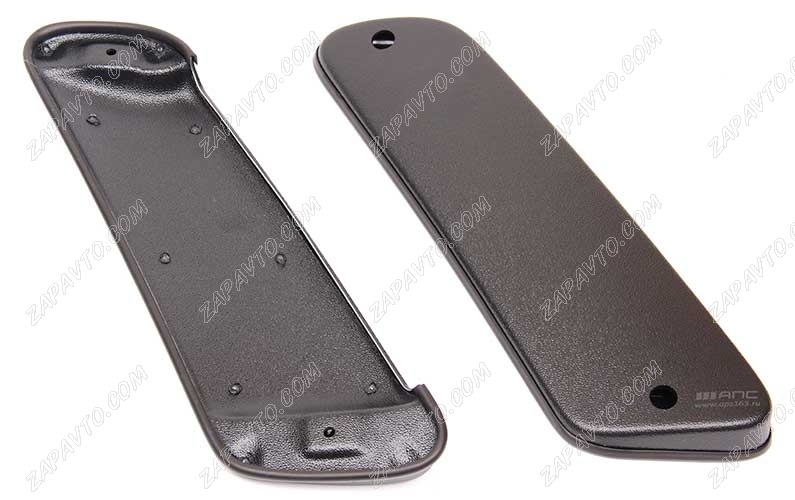

Накладка боковая - 2шт.

Саморез - 7шт.

Шайба стопорная - 3шт.

Шайба плоская - 3шт.

Заглушка 12мм - 4шт.

Для установки комплекта потребуется:

- Дрель

- Сверло по металлу 3.5мм

- Отвертка с крестообразным шлицем

1. Накладка на капот устанавливается поверх вентиляционных отверстий. Большее заборное отверстие накладки на капот располагается обращенным к лобовому стеклу автомобиля, меньшее выпускное отверстие располагается с левой стороны автомобиля. Крепление осуществляется саморезами сквозь вентиляционные отверстия капота без его сверления. Под головку саморезов устанавливаются последовательно стопорная и плоская шайбы.

2. Боковые накладки крепятся к кузову при помощи саморезов. Отверстия под саморезы необходимо выполнить сверлом 3.5мм. В качестве шаблона разметки использовать саму накладку. Боковую накладку необходимо расположить так, чтобы выпускные отверстия в кузове, при фронтальном взгляде сбоку автомобиля были перекрыты, выпускное отверстие было расположено назад (по ходу автомобиля), а верхняя и нижняя грани были расположены близко к горизонту. После установки боковых накладок, в отверстия вставить заглушки.

Гарантия- 12 месяцев.

Производитель гарантирует соответствие изделия характеристикам, указанным в паспорте, в течении гарантийного гарантийного срока, при соблюдении требований по установке и эксплуатации. Гарантия снимается, если дефекты возникли по вине потребителя или третьих лиц, в результате нарушения правил транспортировки, хранения, монтажа, условий эксплуатации, а так же внесения изменений и доработок в конструкцию без согласования с производителем. Производитель не несет ответственности за нанесение ущерба здоровью или имуществу третьих лиц в результате неправильного хранения и эксплуатации изделия. Срок службы изделия - 5 лет.
