Сигнализация Газель Некст выкидной ключ с блоком управления замками дверей с турботаймером

Описание

Охранная сигнализация "Белка" для Газель Некст с турботаймером АВУР.457364.007

Инструкция по установке и эсплуатации

Сигнализация предназначена для дистанционного управления блокировкой дверей, подачи звуковой и световой сигнализации.

Для передачи команд управления в сигнализации применен алгоритм авторизации с криптостойким кодом и индивидуальным для каждого изделия ключом шифрования, исключающим интеллектуальный электронный взлом.

Технические характеристики

Диапазон частот радиосигнала управления.....от 433,05 до 434,79 МГц

Максимальный радиус действия брелока................15 м*

Рабочая температура........................................................от -40 до +85 С

Напряжение питания постоянного тока...........................................9-18 В

Ток, потребляемый сигнализацией в режиме охраны..........менее 15 мА

Максимально допустимый ток на выходах:

-управления электроприводами замков дверей.................................15 А

-подключения световых сигналов.................................................2 х 7,5 А

-подключения звукового сигнала.........................................................10 А

Питание блока......................................1,5 В ( 1 элемент питания типа CR2032)

                *Дальность действия брелока может уменьшаться в зависимости от места установки приемника, месторасположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелока.

                 Срок службы автосигнализации состовляет 1 год при условии, что она устанавливается и эксплуатируется в строгом соответствии с инструкцией по установке и эксплуатации.

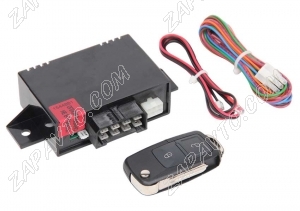

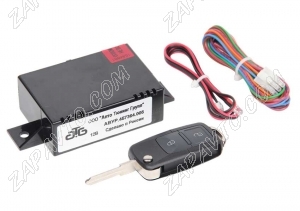

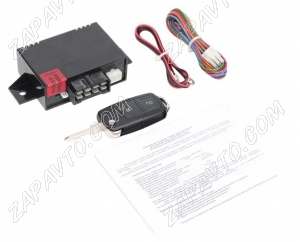

Компоненты, входящие в комплект сигнализации:

1- инструкция по установке и эксплуатации;

2- брелок (ПДУ) дистанционного управления АВУР.457364.002* с батарейкой;

3- центральный процессорный блок (Блок сигнализации);

4- светодиодный идикатор с кабелем подключения;

5- жгут переходной с 8-и контактными разъемами.

Охраняемые зоны автомобиля и способы их контроля:

           - Двери, капот - концевые выключатели

           - Зажигание - контроль цели зажигания

Защищенность сигнализации:

            - Код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом

            - Ограничение количества циклов тревоги

            - Прерывание сигналов тревоги без выключения режима охраны

Защитные функции сигнализации:

            - Выключение сигналов тревоги - световая и звуковая сигнализация при срабатывании концевых выключателей, изменении состояния цепи зажигания (вкл. или выкл.) в режиме охраны

            - Индикация состояния сигнализации светодиодом

            - Индикация факта срабатывания сигнализации звуковыми сигналами

            - Сигнализация светодиодным индикатором состояния открытых дверей

            - Троекратная световая и звуковая сигнализация при постановке на охрану при включенном зажигании, открытой двери - (капот, багажник)

Подключение сигнализации:

 1. Отключить АКБ. Отсоединить "Блок управления замками дверей" (БУЗД) от гнездовой колодки жгута автомобиля. Подключить штыревую колодку жгута переходного к гнездовой колодке автомобиля. Подключить сигнализацию "Белка" и "БУЗД" к соответствующим гнездовым колодкам жгута переходного. Подключить к сигнализации светодиодный индикатор.

2. Подключить АКБ. Кнопками брелока сигнализации "Блокировать", "Разблокировать" проверить дистанционное управление замками дверей. После блокировки замков дверей, светодиодный индикатор включается через каждые 3 сек. Если дистанционное управление замками дверей работает *, проводим дальнейший монтаж.

3. Отключить АКБ. Подключить выходы световой сигнализации к переключателю указателя поворота, выход звуковой сигнализации подключить к звуковому сигналу к контакту 87 реле звукового сигнала автомобиля.

4. Подключить АКБ.

5. Закрепить блок сигнализации рядом с местом монтажа блока "БУЗД".

Проверка правильности подключения и работы:

         Кнопками брелока сигнализации "Блокировать", "Разблокировать" проверить дистанционное управление замками дверей, подачу световой и звуковой сигнализации.

          Если двери автомобиля закрыты, зажигание выключено - после нажатия кнопки "Блокировать" брелока, сигнализация выдаст один световой и звуковой сигнал.

          Если одно или несколько из двух перечисленных условий не выполнено - после нажатия кнопки "Блокировать" брелока, сигнализация выдаст три световых и звуковых сигнала.

          После нажатия кнопки "Разблокировать" брелока, сигнализация выдаст два световых и звуковых сигнала.

          При срабатывании сигнализации - режим тревоги (тревожные звуковые и световые сигналы включены постоянно), отключение подачи тревожных сигналов производится однократным нажатием кнопки "Разблокировать" брелока. При этом система остается в режиме охраны. Снятие с режима охраны производится повторным нажатием кнопки "Разблокировать" брелока.

       Без отключения брелоком тревожная сигнализация работает 1 минуту. Количество циклов срабатывания тревожной сигнализации - 3.

Режимы работы индикатора

     - частое моргание (интервал 0,3 сек) - сигнализирует об открытой двери/дверях или капоте автомобиля.

     - редкое моргание (интервал 3 сек) - а/м поставлен на охрану.

Гарантии производителя

      Предприятие-изготовитель гарантирует соответствие изделия комплекту документации АВУР.457364.006 и ГОСТ Р 52230-2004 "Электрооборудование автотракторное" при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

       Гарантийный срок эксплуатации изделия составляет 12 месяцев со дня продажи.

       При возврате предприятию-изготовителю изделие должно быть в упаковке, обеспечивающей сохранность во время хранения и транспортировки. Возврат предприятию-изготовителю должен сопровождаться рекламационным актом, в котором обязательно должны быть указаны следующие сведения: наименование и серийный номер, дата изготовления, дата установки и демонтажа, внешнее проявление неисправности, в соответствии с настоящей инструкцией по установке и эксплуатации.
