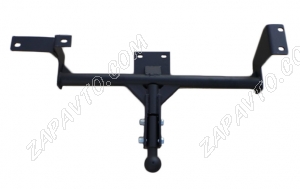

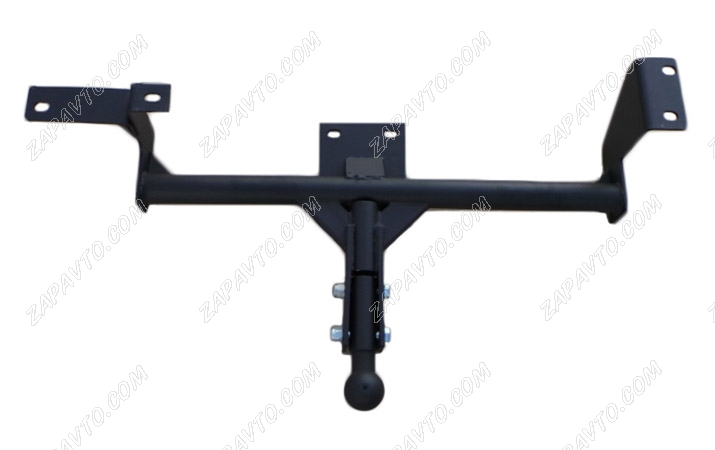

Тягово-сцепное устройство (фаркоп) 2110-2112, 2170-2172 (шар съемный) Металл-Дизайн

Описание

 Доставка данного товара возможна только транспортной компанией!!!

  ПРИМЕНЯЕМОСТЬ:

    ВАЗ 2110, 2111,2112, 2170,2171,2172 Приора и их модификации.

1. Монтаж ТСУ

ВНИМАНИЕ!  Перед тем, как произвести монтаж ТСУ, установите автомобиль на     смотровой яме, затормозите стояночным тормозом, положите упоры под колеса, отсоедините аккумуляторную батарею. Установку должны производить два человека, при этом соблюдая меры предосторожности.

1.1     Снять обивку пола багажника и вынуть запасное колесо

1.2     Приложить ТСУ к днищу багажника, чтобы ось сцепного шара совпадала с продольной осью автомобиля и кронштейны плотно прилегали к лонжеронам автомобиля.

1.3     Используя ТСУ как кондуктор, просверлить 3 отверстия в лонжеронах автомобиля диаметром 12,5 мм и 3 отверстия в днище багажника диаметром 10,5 мм.

1.4     Закрепить ТСУ, усиливающую пластину расположить между головками болтов и полом багажника в отделе для запаски.

1.5     Со стороны багажника в лонжеронах рассверлить отверстия с 12,5 мм до 16,5 мм, в лонжероны вложить втулки, чтобы лонжероны не сжимало при затяжке болтами и во время эксплуатации.

1.6     Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.

1.7     Пробейте в резиновой заглушке пола багажника автомобиля отверстие и пропустите в него провода от штепсельного разъема ТСУ.

1.8     Присоедините провода штепсельного разъема ТСУ к электропроводке автомобиля в соответствии со схемой (рис.2). На прицепах других конструкций может использоваться контакт 5 для подключения габаритных огней и освещения номерного знака.

1.9     Подключите аккумуляторную батарею и проверьте действие сигналов: указателей поворота, габаритных огней, стоп-сигнала и освещения номерного знака прицепа.

1. ПРАВИЛА ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

2.1     Техническое обслуживание ТСУ заключаются в периодическом осмотре болтовых соединений ТСУ и контактов электрооборудования. Подтяжку болтовых соединений ТСУ и очистку электрических контактов проводите при каждом техническом обслуживании автомобиля.

2.2     Если автомобиль эксплуатируется без прицепа, сцепной шар покройте защитной смазкой. При сцепке прицепа с автомобилем сцепной шар смажьте консистентной смазкой.

2.3     После фиксации сцепной головки прицепа на шаре, закрепите страховочную цепь или трос, используя петлю на ТСУ.

Помните, что эксплуатация прицепа без установочных страховочных цепей (тросов) категорически запрещена.

2.4     Не рекомендуется буксировка прицепов полной массой более 600 кг, а

также со скоростью, превышающей 90 км/час.

2.5     После монтажа ТСУ необходимо хранить данное руководство в комплекте с технической документацией автомобиля.

1.  КОМПЛЕКТ ПОСТАВКИ:
