Описание

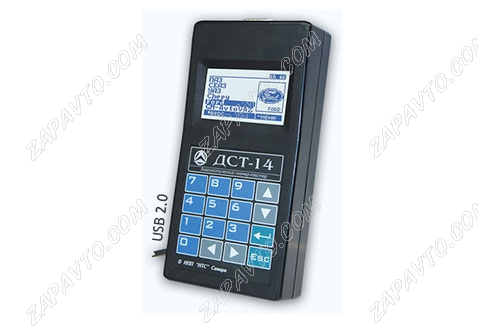

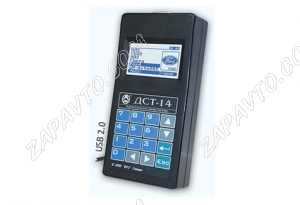

Автомобильный диагностический сканер-тестер ДСТ-14
ДСТ-14 рекомендован АвтоВАЗом как дилерский автосканер для автомобилей ВАЗ.
Автомобильный диагностический сканер тестер ДСТ-14 поддерживает диагностику электронных систем управления автомобилей ВАЗ (в том числе автомобилей Lada Granta, Lada Largus), ГАЗ, УАЗ, ИЖ, ЗАЗ, ЗИЛ, ПАЗ, МАЗ, GM-AVTOVAZ, СеАЗ, КАМАЗ, группы VAG (Audi, VW, Skoda, Seat), Daewoo/Chevrolet, Kia, Opel, Renault, Peugeot, Fiat, Citroen, Hyundai, Ford, BAW, Great Wall, Chery, Mazda, Toyota/Lexus, Nissan, Mitsubishi, Foton, Ssang Yong, Hafei, Samand, а также коммерческого транспорта HDV (грузовых автомобилей).
Возможности
Диагностический сканер тестер ДСТ-14 используется для диагностики неисправностей различных электронных систем автомобиля: электронного управления двигателем, антиблокировочной системы, иммобилизатора, климатической системы и др.
ДСТ-14 может работать от напряжения питания +12В и +24В, что позволяет диагностировать как легковые, так и грузовые автомобили.
ДСТ-14 поддерживает диагностику электронных систем управления отечественных автомобилей автомобилей и иномарок.
ДСТ-14 имеет в своем составе встроенный коммутатор диагностических интерфейсов. Cамый свежий перечень можно найти в таблице «Электронные системы, диагностируемые оборудованием ООО «НПП «НТС».
ДСТ-14 позволяет считывать системные данные, отображать диагностические коды неисправностей, сбрасывать коды неисправностей, управлять исполнительными механизмами автомобиля, записывать и хранить в энергонезависимой памяти значения переменных, отображать данные как в текстовом, так и в графическом режимах.
Всё необходимое для работы программное обеспечение (программные модули) находится в памяти тестера. Объем памяти ДСТ-14 составляет не менее 500 МB (для сравнения - все программное обеспечение «НПП «НТС», разработанное на сегодняшний день, занимает не более 30 МВ). По мере разработки, новые программные модули размещаются на сайте «НПП «НТС». Обновляя программные модули, пользователь может расширять диагностические возможности сканера тестера ДСТ-14.
Диагностируемые системы.
ДСТ-14 поддерживает диагностику более 840 электронных систем - смотрите таблицу Диагностируемые системы.
Программное обеспечение. Обновление программного обеспечения сканера тестера ДСТ-14.
Все доступные модули загружены в ДСТ-14 на момент продажи.
| |
Программные модули |
| |
Диагностические программные модули |
| 1 |
VAZ
|
| 2 |
GAZ_UAZ |
| 3 |
IZH (ИЖ) |
| 4 |
VAG |
| 5 |
KIA |
| 6 |
GM_AVTOVAZ |
| 7 |
SEAZ (СЕАЗ) |
| 8 |
OBD-II |
| 9 |
OPEL |
| 10 |
PEUGEOT |
| 11 |
HYUNDAI |
| 12 |
RENAULT |
| 13 |
FORD |
| 14 |
DAEWOO - CHEVROLET |
| 15 |
ZAZ (ЗАЗ) |
| 16 |
FIAT |
| 17 |
CITROEN |
| 18 |
CHERY |
| 19 |
SUZUKI |
| 20 |
BAW/FOTON |
| 21 |
TOYOTA_LEXUS |
| 22 |
GREAT WALL |
| 23 |
PAZ_ZIL_MAZ (ПАЗ ЗИЛ МАЗ) |
| 24 |
MAZDA |
| 25 |
MITSUBISHI |
| 26 |
SSANG YONG |
| 27 |
NISSAN |
| 28 |
HAFEI |
| 29 |
Iran Khodro |
| 30 |
HDV (Heavy-Duty Vehicle)
Коммерческий транспорт |
| 31 |
KAMAZ (КАМАЗ) |
| |
Системные модули |
| 1 |
boot_manager |
| 2 |
ak4upd |
Порядок обновления программного обеспечения:
Программные модули хранятся в папке Program Files сканера тестера и имеют соответствующие расшире-ния: диагностические .d14 и системные .sys
Обновление программного обеспечения (программных модулей) ДСТ-14 можно выполнить у дилеров или самостоятельно. Обновление программного обеспечения выполняется по интерфейсу USB с использованием стандартного кабеля USB.
Чтобы обновить программное обеспечение, потребуется сканер тестер ДСТ-14, стандартный кабель USB и источник питания (из основного комплекта поставки), компьютер с портом USB 2.0, подключение к Internet и элементарные навыки работы с компьютером, программами и файлами.
Программа DstManager позволяет в автоматическом режиме проверять наличие обновлений для ДСТ-14, выполнять загрузку модулей с сайта, распаковку из архива и установку в сканер-тестер.Для работы программы нужен доступ в интернет и подключение компьютера к ДСТ-14. Если при запуске программы DstManager в списке нет модулей, помеченных стрелками, это означает, что на данный момент в вашем ДСТ-14 установлены самые свежие версии модулей.
Бесплатное обновление программного обеспечения доступно в течение года с даты продажи (1 года и 3 месяцев с даты производства, где дополнительные 3 месяца - ориентировочное время от выпуска до продажи). В дальнейшем для обновления требуется приобрести новый ключ активации. Новый ключ позволяет работать с модулями, существующими до момента выдачи ключа и выпущенными в течении 1 года с даты выдачи ключа.
Уже разрешенные ключом активации программные модули будут работать неограниченное время.
По мере разработки новые программные модули размещаются на сайте «НПП «НТС».
Режимы работы
При помощи ДСТ-14 вы можете выбрать режимы тестирования, которые позволят Вам:
- считывать системные данные,
- обрабатывать коды неисправностей,
- сбрасывать коды неисправностей,
- управлять исполнительными механизмами автомобиля,
- записывать и сохранять в памяти тестера значения переменных и флагов состояний,
- отображать данные как в текстовом, так и в графическом режимах,
- полученные при проведении диагностики от ЭБУ и сохраненные в памяти тестера параметры можно скопировать на компьютер для дальнейшего анализа. После импорта в программу MS Excel или OpenOffice названия и значения параметров можно просматривать в виде таблицы или графиков.
Комплект поставки
Комплект поставки включает ДСТ-14, паспорт, потребительскую упаковку и документацию на CD.
| Поз |
Наименование |
Кол-во |
| 1 |
Диагностический сканер тестер ДСТ-14 |
1 |
| 2 |
Паспорт |
1 |
| 3 |
Потребительская упаковка |
1 |
| 4 |
Документация на CD |
1 |
| 5 |
Кабель USB 2.0 AM/miniB 5P |
1 |
| 6 |
Источник питания 12В 1А |
1 |
Доп. принадлежности (поставляются отдельно)
| Поз |
Наименование |
Примечание |
| 1 |
Кабель диагностический Д14-Д12-ДИАГ |
универсальный кабель-удлинитель для всех автомобилей, допускается замена на кабель Д14-Д11-ДИАГ |
| 2 |
Кабель-адаптер OBD II СО10-Д21-OBDII |
для автомобилей с диагностической колодкой OBD II , допускается замена на кабель АМД4-Д46-OBD II |
| 3 |
Кабель-адаптер ГАЗ АМ4-Д22-ГАЗ |
для автомобилей ГАЗ, УАЗ |
| 4 |
Кабель-адаптер VAG-4 АМ4-Д52-VAG |
для автомобилей группы VAG: Audi, VW, Skoda, Seat, выпущенных до 1994 года |
| 5 |
Кабель Д14-Д21-ВАЗ/GM-12 |
для автомобилей ВАЗ, ИЖ и DAEWOO с 12-контактной колодкой ALDL OBDI (GM-12) с питанием от аккумулятора автомобиля |
| |
|
|
| 6 |
Кабель СО4-Д31-ГАЗ АБС |
для подключения к ABS автомобилей ГАЗ |
| 7 |
Кабель-адаптер Steyr АМ4-Д62-Steyr |
для подключения к автомобилям с ЭБУ VDO Steyr (ГАЗ-560) |
| 8 |
Кабель-адаптер ВАЗ/GM-12 АМ4-Д32-ВАЗ |
для автомобилей ВАЗ с колодкой ALDL OBDI (GM-12) с питанием от колодки диагностики |
| 9 |
Кабель-адаптер DEUTSCH9 АМД4-Д45-DEUTSCH9 |
для грузовых автомобилей с колодкой J1939 9pin (КАМАЗ –Cummins) |
| 10 |
Кабель-адаптер АМД4-Д49-OBDII/LR |
для подключения к автомобилям Lada LARGUS, RENAULT |
| 11 |
Кабель-адаптер АМД4-Д48-OBD II/C |
для диагностики автомобилей Газель с двигателями Cummins |
Выгодно!
Вариант поставки ДСТ-14/НК1 включает ДСТ-14 и кабели поз. 1, 2, 3, 4, 5 и является наиболее выгодным вариантом по цене для пользователей.
Технические характеристики
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Максимально допустимое напряжение питания
от источника постоянного тока, В 30 |
| Габаритные размеры - 205х100х37 мм. |
| Потребляемая мощность, не более 2,5 ВА. |
| Масса 0,35 кг. |
Поддерживаемые интерфейсы -
K-Line, L-Line, RS-232,
J1850 PWM/VPW;
CAN: ISO11898 (High speed),
ISO11519 (Fault tolerant),
J2411 (Single wire). |
| Срок службы - не менее 5 лет. |
| ДСТ-14 является прибором индикаторного типа и не требует поверки. |
Подключение к автомобилю
Все диагностические кабели следует подключать к автомобилю при помощи кабеля-удлинителя Д14-Д12-ДИАГ (или Д14-Д11-ДИАГ), обеспечивающего удобную длину подключения.
Присоедините один раз кабель-удлинитель к ДСТ-14, и при смене типа автомобиля меняйте только кабель-адаптер (кабель-адаптер OBDII СО10-Д21-OBDII , или кабель-адаптер ГАЗ АМ4-Д22-ГАЗ, или кабель-адаптер Steyr АМ4-Д62-Steyr и т.д). Это быстро и удобно!
Сравнение ДСТ-14 и ДСТ-12
|
Сравнение ДСТ-14 и ДСТ-12
|
| Характеристики |
Диагностический сканер тестер ДСТ-14 |
Диагностический сканер тестер ДСТ-12 |
| Программное обеспечение (ПО) |
Программные модули (далее модули) |
Программы-прошивки |
| Память |
Не менее 500 МB. Все программное обеспечение «НПП «НТС», разработанное на сегодняшний день, занимает не более 30 МВ. |
16 мегабайт, что позволяет хранить в ДСТ-12 одновременно до 16 программ – прошивок (из 29, имеющихся на сегодняшний день). |
| Питание |
+12В и +24В для диагностики легковых и грузовых автомобилей
|
| Поддерживаемые диагностические интерфейсы |
K-Line, L-Line, J1850 PWM/VPW, CAN: ISO11898 (High speed),
ISO11519 (Fault tolerant), J2411 (Single wire).
|
| Обновление ПО |
Для обновления программного обеспечения по интерфейсу USB используется стандартный кабель USB. |
Для обновления программного обеспечения по интерфейсу RS-232 используется комплект ДСТ-12-ПК. |
Для работы ДСТ-14 необходим ключ активации. При производстве в ДСТ-14 записывается ключ активации, позволяющий работать с программными модулями уже существующими и выпущенными в течении 1 года и 3 * месяцев с даты производства ДСТ-14. Для работы модулей, выпущенных после окончания этого срока, требуется новый ключ активации. Новый ключ позволяет работать с модулями, существующими до момента выдачи ключа и выпущенными в течении 1 года с даты выдачи ключа.
Уже разрешенные ключом активации программные модули будут работать неограниченное время.
Новый ключ активации приобретается у дилеров или в «НПП «НТС», а модули можно загрузить с сайта «НПП «НТС» бесплатно.
* дополнительные 3 месяца - ориентировочное время от выпуска до продажи. |
Обновление программного обеспечения тестера ДСТ-12 можно выполнить у дилеров или самостоятельно, используя действующий код регистрации (код действителен для обновления прошивок тестера, выпущенных до конца календарного года). Для обновления прошивок, которые будут выпущены в следующем календарном году, потребуется приобрести новый код регистрации. |
| Кабели и аксессуары |
Поставляются отдельно или основные кабели входят в поставку в варианте поставки ПК (полный комплект).
|
Входят в основной комплект поставки:
Кабель USB 2.0 AM/miniB 5P
Источник питания 12В 1А |
Поставляется отдельно:
Комплект ДСТ-12-ПК |
