Сканер СКАНМАТИК 2 PRO USB, Bluetooth (базовый комплект)

Описание

Сканматик 2 PRO (базовый комплект)

Профессиональный мультимарочный автосканер предназначен для диагностики электронных систем управления современных автомобилей. Работает с персональным компьютером, планшетом или смартфоном, программы для Windows и Android в комплекте.
При установке драйвера (входит в комплект) работает со сторонним диагностическим программным обеспечением, сделанным под стандарты SAE J2534 и RP1210, а также с загрузчиками, подавая напряжения разрешения программирования на различные контакты диагностического разъема.

Примечание: Для использования доп. выхода напряжения разрешения программирования AUX необходим главный кабель с дополнительным гнездом (опция, будет доступен к заказу позже).

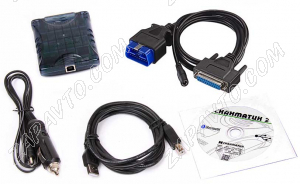

Состав комплекта:

Адаптер Сканматик SM2-PRO

Кабель OBD2

Кабель USB ( 1.8м )

Кабель питания от прикуривателя

CD с программой и инструкциями

Для подключения к адаптеру может использоваться как USB или Bluetooth интерфейсы (встроены в адаптер SM2-PRO)

Все комплекты включают в себя полную текущую версию программы (все доступные в данный момент программные модули):

ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyunfai, Иж, КАМАЗ, МАЗ, ПАЗ, OBD2.

Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.

Технические характеристики адаптера SM2-PRO

• Интерфейсы для связи с ПК (Планшетом, Смартфоном) - USB или Bluetooth
• Напряжение питания: 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием)
• Потребляемый ток, не более 350мА
• Внутренние импульсные блоки питания собственной разработки (нет нагрева +широкий диапазон входных напряжений от 5 до 55В)
• Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе)
• Поддерживаемые шины данных:
  • 13 x ISO-9141/ISO-14230 (K-LINE)
  • 1 x J1850VPW
  • 1 x J1850PWM
  • 4 x CAN
  • 1 x Single Wire CAN
• Встроенный мультиплексор для коммутации диагностических линий
• Самая широкая поддержка стандартов J2534-1/2
• Подача напряжения программирования (5-24В) - на ножки разъема OBD2: 6, 8, 11, 12, 13, 14
• Выход напряжения программирования AUX (через дополнительный кабель)
• Дальность действия Bluetooth, не менее: 10м (Class 2)
• Размеры адаптера (Д x Ш x В), не более: 97x75x22мм
• Вес прибора в базовой комплектации, не более: 1 кг

Примечание: выход напряжения программирования AUX на адаптере SM2-PRO реализован через ножку №25 разъёма DB25. Для вывода напряжения потребуется специальный главный кабель или переходник, которые будут предлагаться в качестве опции с сентября 2018г.

Применяемость Сканматик 2 (2 PRO) со своим ПО:

Применяемость Сканматик 2 (2 PRO) со сторонним ПО

Драйвер J2534-RP1210 для адаптера SM2(SM2-PRO) даёт возможность работы с большим числом сторонних программ, поддерживающих работу через интерфейс J2534. Целью разработки драйвера SM2(SM2pro) являлась попытка сделать не очередной адаптер J2534 “для галочки”, а максимально соответствующий требованиям J2534-1/2, а максимально соответствующий требованиям J2534-1/2 и RP1210 прибор, насколько это позволяет аппаратура адаптеров SM2 и SM2-PRO.

Сравнительные характеристики двух видов адаптеров Сканматик описаны в таблицах:

Сравнение популярных адаптеров J2534-RP1210:

Список протестированных программ:

• Chrysler Flash Application
• Combiloader
• Chiploader
• ECU Flasher (auto-bk)
• Ford Module Programming Tool
• Forscan
• GM GDS-2/SPS
• Hino Diagnostic Explorer 150 (Hino DX2)
• HONDA HDS
• Jaguar/Land Rover SDD
• MDFLASHER
• MMC Flasher (Bruce-Willis)
• Nissan Consult 3+.
• ODIS Service
• OpenBox
• PCMFlash
• Toyota Techstream
• Volvo Vida
• Xentry/DAS Pass Thru
• Allison DOC
• Cummins INSITE
• Cummins Calterm III
• Case New Holland EST
• CAT Electronic Technician (CAT ET)
• Noregon JPRO
• Volvo Premium Tech Tool
• Wabco Toolbox
