Имитатор датчиков ИД-4 предназначен для имитации выходного сопротивления резистивных датчиков электронной системы управления инжекторных двигателей.
Имитатор датчиков ИД-4 заменяет целый набор датчиков, необходимый при диагностике ЭСУД отечественных и импортных автомобилей. Имитатор датчиков ИД-4 позволяет определить, что является причиной неисправности: датчик, жгут или блок управления.
ИД-4 позволяет имитировать следующие датчики: - датчик температуры охлаждающей жидкости, - датчик температуры окружающего воздуха, - датчик температуры впускного трубопровода, - другие датчики температуры.

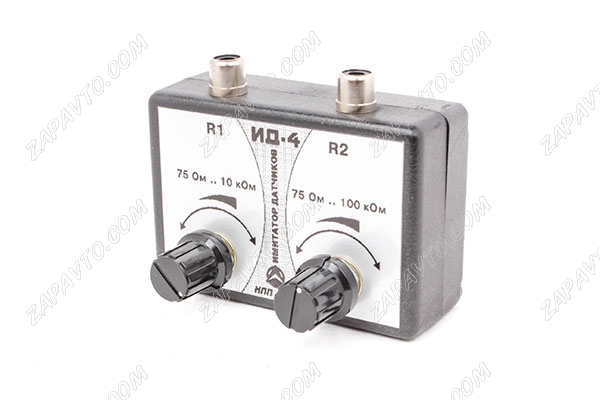

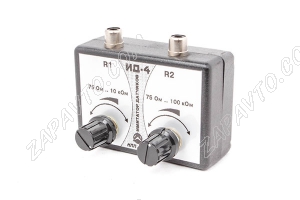

На передней панели расположены две независимые ручки плавного изменения выходного сопротивления, предназначенные для управления каналами имитации R1 и R2. Возможна одновременная работа с двумя каналами для проверки двух различных датчиков одновременно. При вращении ручки против часовой стрелки выходное сопротивление имитатора уменьшается, при вращении по часовой стрелке - увеличивается. Входящие в состав ИД-4 кабели позволяют подключаться к электрическим цепям с различными типами разъемов. ИД-4 является пассивным устройством и не требует подключения питающего напряжения. Входящие в комплект поставки кабели подключаются к разъему типа "тюльпан" на боковой поверхности прибора.
Основные технические данные и характеристики в соответствии с ТУ 4577-016-21300491-01
Диапазон выходных сопротивлений, Ом а) канал R1 75 .. 10075 + 20% б) канал R2 75 .. 100075 + 20%
Мощность рассеивания, не более Вт 2
Габаритные размеры, мм 145х70х30
Масса, не более кг 0,2
В комплект поставки имитатора датчиков ИД-4 входят:
